آلة قطع حجر الرصيف للجرانيت

يتكون الخط الكامل من آلة قطع حجر الرصيف من آلة تحميل الحجر ، آلة تقطيع الحجر ، آلة قص الحواف ، آلة الإطار الانتقالي ، آلة شطب الحجر.يمكن أن تحقق منتج Curstone النهائي عن طريق قطع خط التجميع.

بصفتها أول منتج لآلة قص حجارة الرصيف في الصين ، فإن آلة قص الحجر هذه مناسبة لإنتاج كمية كبيرة من أحجار الرصيف.هناك حاجة لعامل واحد فقط لتحميل وتفريغ المواد لمجموعة كاملة من المعدات.بعد التقطيع ، سيتم نقل الحجر بواسطة الأسطوانة إلى آلة قص الحواف لمزيد من المعالجة.يمكن أن يعد تشغيل خط التجميع والتصميم الناضج للآلة ليس فقط بالكمية الكبيرة ولكن أيضًا بالجودة العالية للمنتجات النهائية.بالمقارنة مع طرق المعالجة التقليدية ، يتم تقليل تكاليف العمالة بشكل كبير وهناك حاجة إلى مناطق إنتاج أصغر للوصول إلى نفس الإنتاج.

الجزء الميكانيكي (آلة التقطيع): إطار القنطرية ملحوم بالكامل بشعاع عالمي.يمكن سكب الأسمنت للتقوية أثناء التركيب لزيادة ثبات الآلة.يتم لحام حامل الشفرة أيضًا بشعاع عالمي ، ثم يتم توصيله ولحمه بإطار جسر الرافعة بإحكام.يبلغ طول العارضة العرضية 3.1 متر في الطول الكلي للصب ومساحة المقطع العرضي 585 × 195 ملم.صندوق العمود الرئيسي وصندوق العمود الإضافي مصنوعان من الحديد الزهر الرمادي ، حيث يكون خطأ ارتفاع المركز لنفس الدفعة أقل من 0.02 مم.الشفرة بقطر 1600 مم و 1800 مم قابلة للتطبيق على المغزل.الاهتزاز الكلي لصندوق العمود الرئيسي هو  يتم التحكم بها في حدود 0.05 مم بعد تثبيتها.يتم التعامل مع الوصلة بين صندوق العمود الرئيسي وصندوق العمود الإضافي بمعالجة عالية التردد لتحسين الصلابة ومقاومة التآكل وإطالة عمر الخدمة.سيكون استبدال الشفرات أمرًا سهلاً.الهيكل ملحوم بسكة فولاذية 37 كجم ومتصل بجزء من جزأين.لن تهتز عربة الترولي عند جزء التوصيل عندما تتحرك نظرًا لإجراء معاملة خاصة.يتم توصيل جزأين من الهيكل بواسطة براغي عالية القوة من الدرجة 8.8 ودبابيس تحديد المواقع ، وهي قابلة للفصل ومريحة للنقل.يتم تشغيل العربة بواسطة حبل سلكي فولاذي ، وتعتمد مخفض تروس دودي ، والذي يمكن قفله ذاتيًا لمنع عربة العمل من التحرك.

1. آلة قطع الحواف: يتم صب العارضة العرضية ككل بطول إجمالي يبلغ 3.7 متر ومساحة المقطع العرضي 305 × 395 مم.درع العارضة المتقاطعة هو غطاء عضو مقاوم للرياح.المحرك الرئيسي مرفوع بأربعة صلبة  أعمدة توجيه مطلية بالكروم بقطر 100 مم.أعمدة التوجيه الأربعة محمية بجلبة توجيه مقاومة للتآكل من حديد الدكتايل.عمود التوجيه مغمور بالزيت ، لذا فهي مقاومة للماء والغبار ومتينة.ألواح التوصيل العلوية والسفلية مصبوبة بشكل متكامل.تمزق المغزل الرئيسي بواسطة الحزام ، استهلاك الطاقة صغير.العارضة المتقاطعة والأعمدة متصلة بمسامير ، وهي سهلة التركيب ويمكن تعديلها.توجد أسطوانة دفع على جانب العمود للتأكد من القطع الرأسي والطول المتساوي.الهيكل والعربة لآلة قص الحواف هي نفسها تلك الموجودة في آلة التقطيع.من السهل تسوية منضدات الآلتين بحيث يمكن نقل الحجر بسلاسة.

2. الجزء الكهربائي: آلة التقطيع مجهزة بخزانة تحكم كهربائية أرضية.آلة قص الحواف مجهزة بكابينة تحكم كهربائية مثبتة على الحائط.  كلا الجهازين يعتمدان نظام تشغيل الكمبيوتر PLC ، وشاشة LCD تعمل باللمس مع واجهة تشغيل صينية وإنجليزية ، وجهاز تحكم عن بعد لاسلكي ، وإمداد طاقة بتبديل العلامة التجارية المحلية الشهيرة ، ومفتاح الهواء ، ومرحل وتشفير OMRON OMRON الياباني ، ومفتاح سفر مقاوم للماء.قوة المحرك الرئيسية لآلة التقطيع 55KW-6 ، الطاقة الإجمالية 60.9KW ؛قوة المحرك الرئيسية لآلة قص الحواف 22KW-6 ، الطاقة الإجمالية 27.9KW

3. الجزء الهيدروليكي: الرفع الهيدروليكي للمحرك الرئيسي ، صمام الملف اللولبي YAMATAKE الياباني ، أنبوب الزيت عالي الضغط السميك بطبقتين.

4. آلة تقطيع الأحجار: قطر المغزل 120 مم ، قطر حامل الشفرة 260 مم ، قطر نصل المنشار يمكن أن يكون 1600 أو 1800 ، الحد الأقصى لعدد شفرة المنشار هو 12 أو 14 ، والمسافة بين اثنين ريش 30 أو 20 مم.

5. آلة قطع حواف الحجارة: قطر المغزل الرئيسي 80mm ، قطر حامل الشفرة 260mm ، ويمكن تعليق شفرة واحدة فقط.

معلومات تقنية

آلة الصورة

خدمة ما بعد البيع

1. تقدم ماكينات حجر Dialead ضمان لمدة سنة واحدة

2. بالنسبة للمواد الاستهلاكية ، ترسل Dialead Stone Machinery مجموعة إضافية واحدة مع حاوية الماكينة.

3. سوف ترسل Dialead Stone Machinery الفنيين ذوي الخبرة إلى المصنع الخاص بك لتثبيت الماكينة وتعليم العاملين لديك لتشغيل الماكينة.

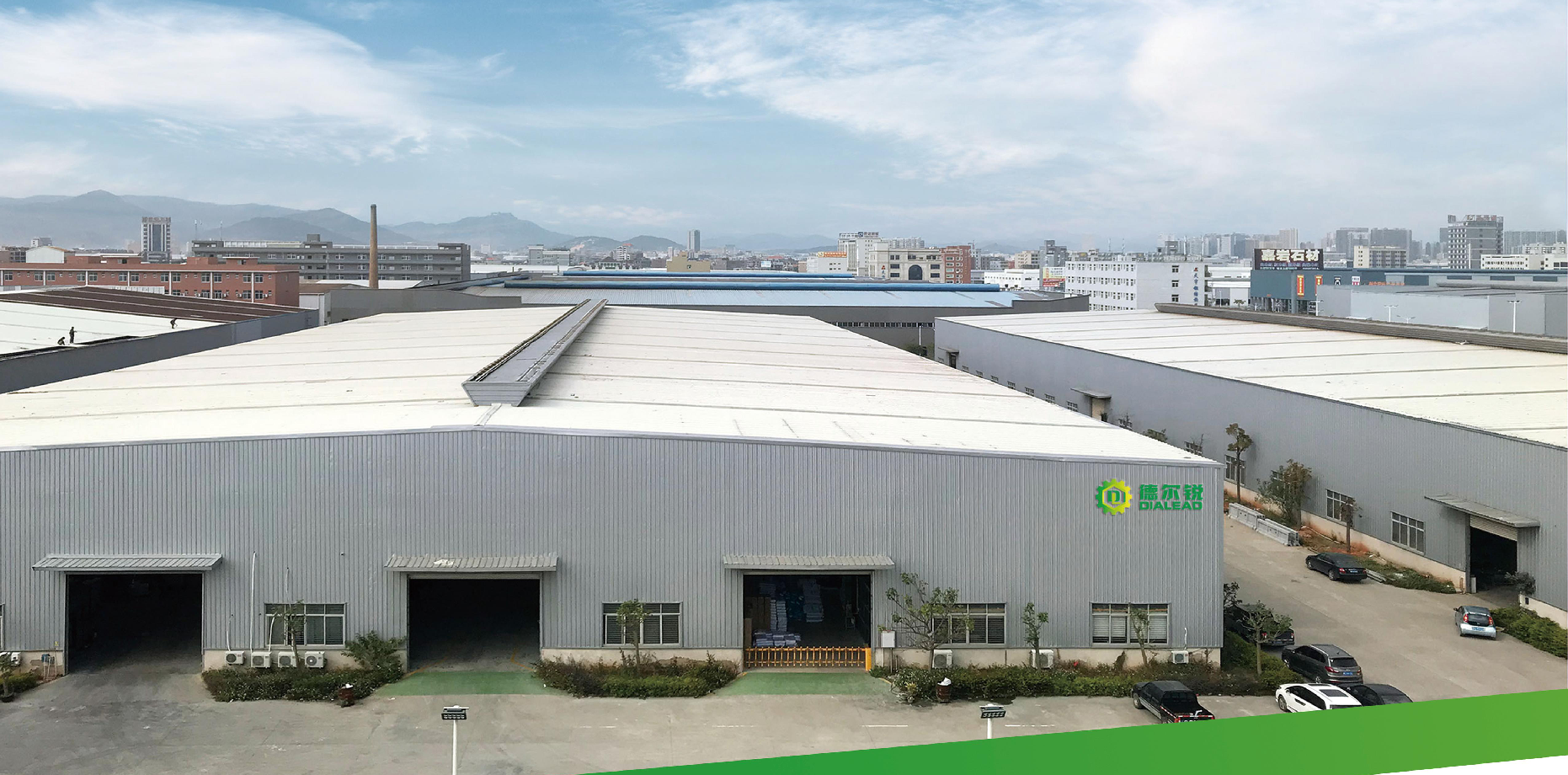

ورشة عمل

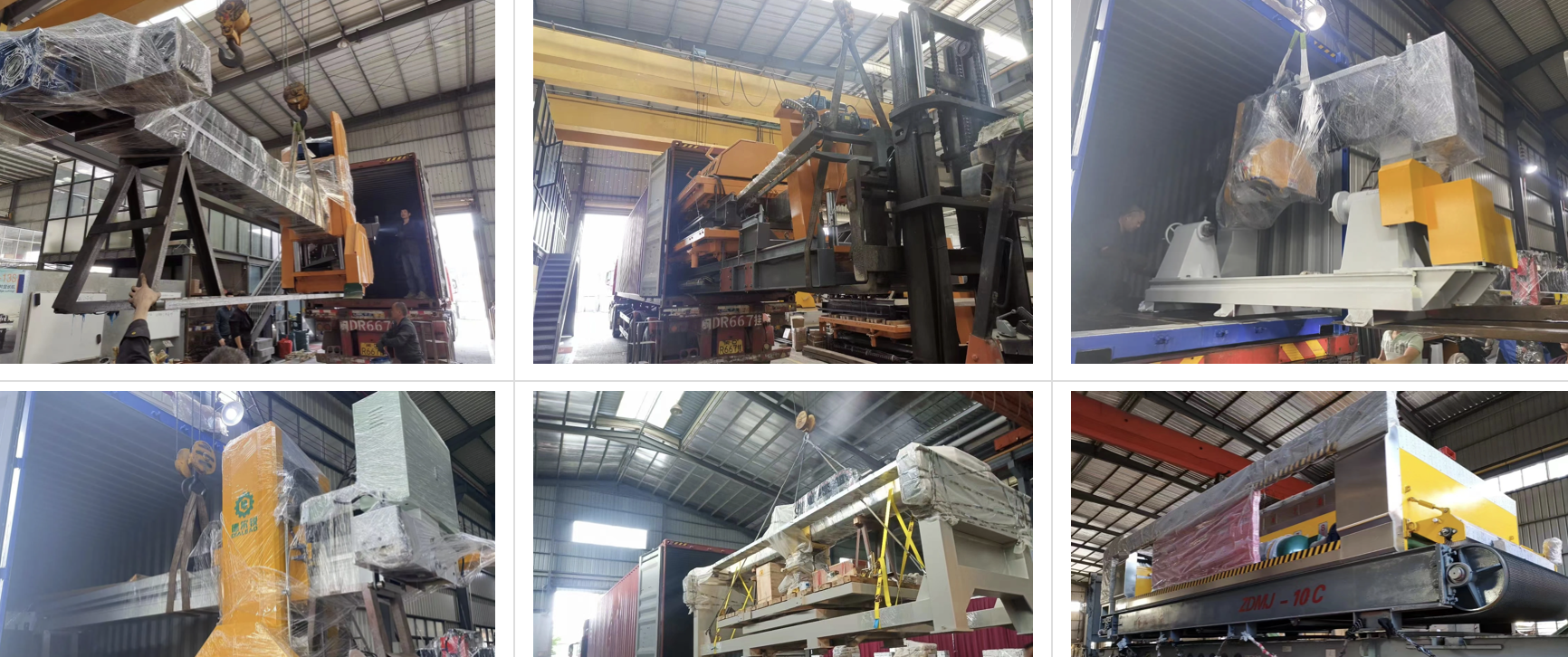

تحميل الآلة
